Wie vermesse ich die Stiege richtig?

Die Abmessung der Stiege ist ein wichtiger Schritt für die Planung und Produktion.

HILFSMITTEL FÜR DIE RICHTIGE ABMESSUNG DER TREPPE

  • eine gerade lange Latte oder ein Brett oder eine Aluminium-Abziehlatte
  • eine Wasserwaage von ca. 1 m Länge
  • ein Rollbandmaß - idealerweise eine 5-m-Rolle
  • großer Winkel oder andere Hilfsmittel zur Überprüfung des richtigen Winkels (SDK-Platte, Styroporplatte, etc.)
  • normaler Bleistift

01 Bestimmung der
LAGE DES TREPPENANTRITTS

Bestimmen Sie die Position des Treppenpodestes oder der Vorderkante der ersten Stufe = bestimmen Sie die Länge des Treppenpodestes.

Diese ergibt sich in der Regel aus den Projektunterlagen, wenn sie nicht angegeben ist - Sie können also wie folgt vorgehen: Die optimale Treppe braucht im Grundriss ca. 165 mm pro 100 mm Höhe, d.h. 4600 mm bei einer Höhe von 2800 mm. Eine steile Treppe: pro 100 mm Höhe benötigt sie ca. 140 mm im Grundriss, d.h. 3900 mm bei einer Höhe von 2800 mm. Sehr komfortabel: pro 100 mm Höhe nimmt sie ca. 190 mm im Grundriss ein, d.h. 5300 mm bei einer Höhe von 2800 mm. ACHTUNG ABER: Die angegebenen Maße beziehen sich auf die Lauflinie (auch Steiglinie = Laufweg auf der Treppe) - wenn Sie also die Länge an der Außenseite der Treppe messen, müssen Sie von dieser Länge ca. zwei Meter (zwei Treppenbreiten) abziehen.

02 Überprüfung des
WINKELS DER AUSTRITTSKANTE

Überprüfen Sie den rechten Winkel der Treppenaustrittskante mit der im nächsten Schritt gemessenen Länge L3.

Wenn sich der Winkel schließt, muss dies berücksichtigt und die Abweichung von der gemessenen Planlänge abgezogen werden.

03 Abmessung des
AUSTRITTSLAUFS

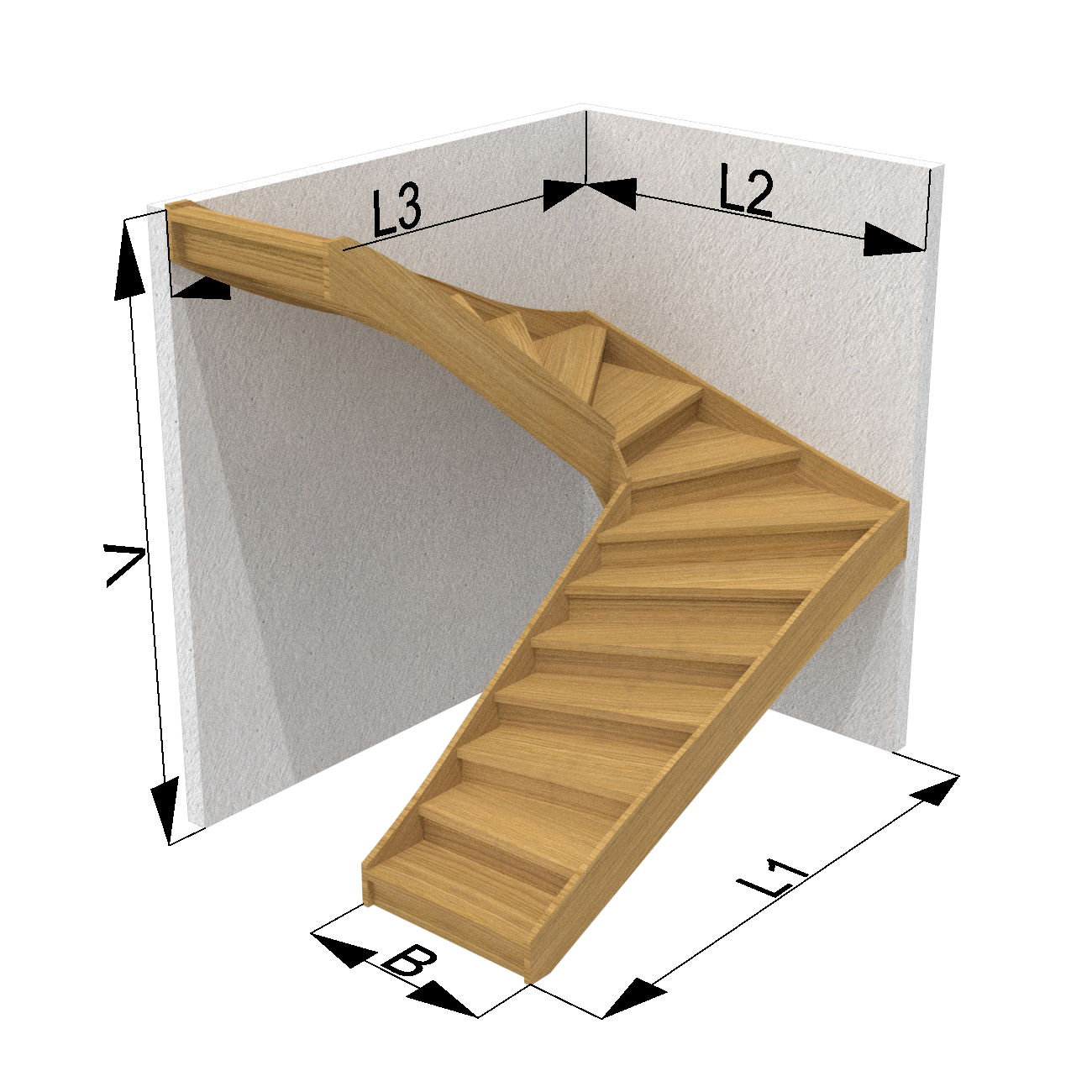

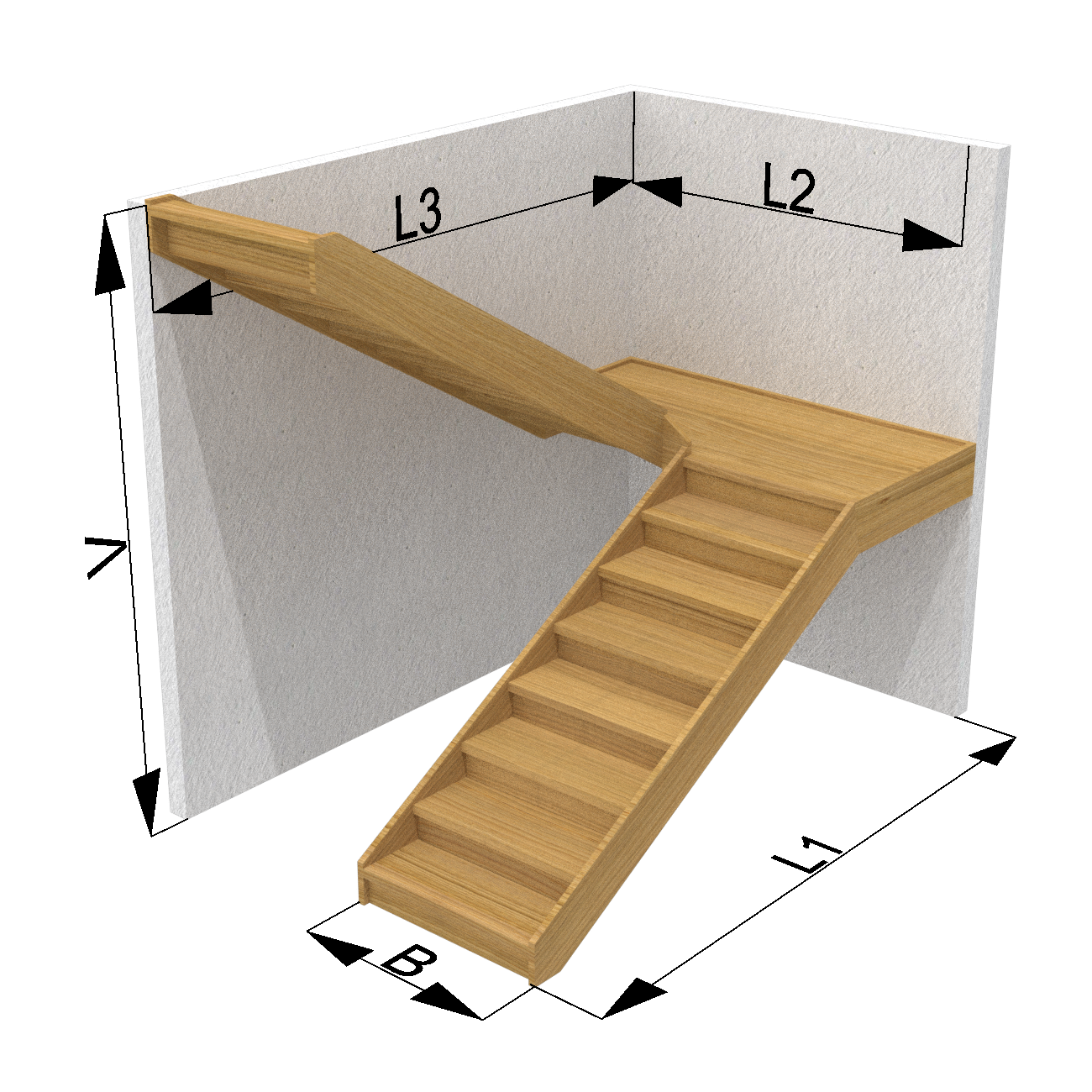

Messen Sie nun die Länge des Austrittslauf L3 - ziehen Sie eine senkrechte Linie vom Austritt bis zur unteren Etage (idealerweise entlang der Wand entlang des Laufs, falls vorhanden) und messen Sie von dort aus den Abstand zur zweiten Außenecke des Treppenhauses. Wenn sich eine Wand direkt unter der Austrittskante zum Boden befindet, ist die Messung einfacher. Überprüfen Sie jedoch unbedingt die Vertikalität und korrigieren Sie sie gegebenenfalls. Wenn die Austrittskante jedoch über die Ebene dieser Wand hinausgeht, müssen Sie die Differenz addieren.

04 Abmessung des
MITTLEREN LAUFS

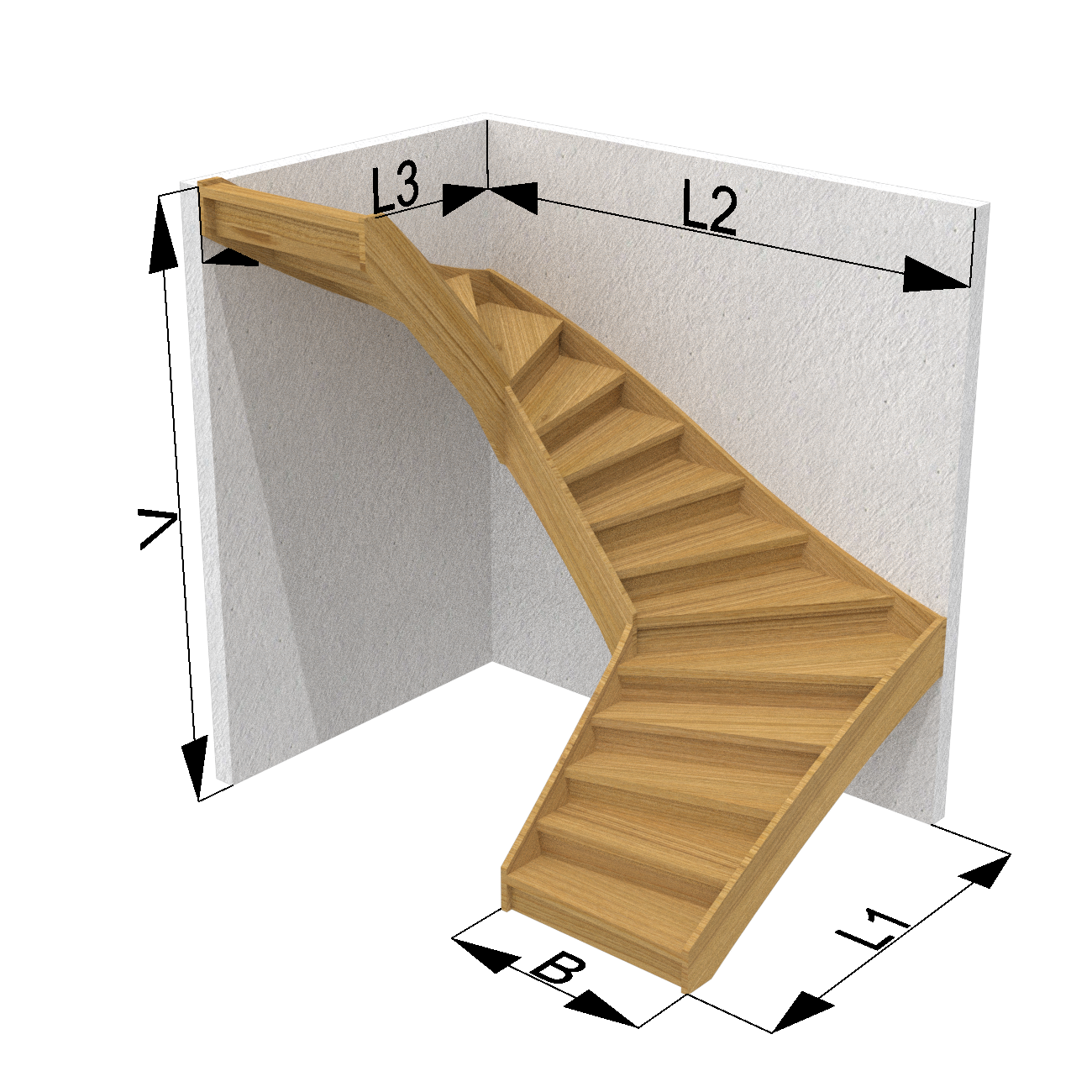

Fahren Sie dann mit der 2. Außenecke fort und messen Sie die Länge des mittleren (zweiten) Schenkels L2 bis zur ersten Außenecke.

05 Abmessung des
ANTRITTSLAUFS

Messen Sie schließlich die Länge des Antrittslaufs L1 = von der 1. äußeren Ecke bis zur Vorderkante der 1. Stufe.

Beachten Sie das Vorhandensein (und die Zukunft) einer Türverkleidung neben der Antritt - wegen der Kollision mit dem Treppenhaus.

Es ist auch ratsam, Öffnungen, Türen und andere Elemente in (auf) den Wänden neben der Treppe zu lokalisieren und erneut die Möglichkeit einer Kollision zu bewerten.

06 Abmessung der
BAUÖFFNUNG

Messen Sie die Größe der (meist rechteckigen) Bauöffnung und bestimmen Sie die Breite der Treppe. Es wird ein Minimum von 1 m empfohlen. Wenn der L2-Arm kürzer als 2 m ist - achten Sie darauf, dass der Treppenspiegel zu schmal ist = lassen Sie eine Lücke von mindestens 50 mm zwischen Ein- und Austrittslauf (Finger am Antrittshandlauf vs. Treppenaustrittshandlauf). Wenn der Ausstiegsarm eng von Wänden oder der Decke umgeben ist, denken Sie auch hier an den Fingerspalt entlang der zukünftigen Handläufe. Die Bauöffnung kann sehr unterschiedlich geformt sein - in diesem Fall ist es ratsam, sie zunächst seitlich in den richtigen Proportionen zu zeichnen und alles auf diesem Plan zu überprüfen.

07 Überprüfung
RECHTER LAUFWINKEL

Nachdem die Längen aller Laufen L1, L2 und L3 gemessen wurden, ist es sehr wichtig, zu überprüfen, ob sie im rechten Winkel zueinander stehen. Ist dies nicht der Fall, müssen die Längen des gewünschten rechteckigen Plans um die Abweichung korrigiert werden.

08 Abmessung der
HÖHE DER TREPPE

Bei der Messung der Höhe sind folgende Empfehlungen zu beachten:

Messen Sie in der Mitte der Breite der Austrittskante der künftigen Treppe (ohne Bodenunebenheiten) mit Hilfe einer langen geraden Latte und einer Wasserwaage, um die Horizontalität des unteren Bodens zwischen dem Treppenabsatz und dem Punkt unterhalb des Treppenaustritts zu überprüfen - dort wird die senkrechte Höhe gemessen. Korrigieren Sie die gemessene Höhe der Treppe um etwaige Differenzen.

Idealerweise messen Sie den Höhenunterschied der fertigen Fußbodenoberflächen. Wenn die endgültigen Böden noch nicht fertig sind, aber ihre Zusammensetzung bereits feststeht, ist es immer am einfachsten, die künftigen Dicken zu simulieren (Parkett, Fliesen, Marmoleum usw.) und sie als Differenz der fertigen Böden erneut zu messen. Auf diese Weise werden Fehler beim Subtrahieren/Zufügen von Bodenstärken vermieden.

09 Abmessung der
KOPFHÖHE

Das letzte wichtige Maß für eine Treppe ist die Kopfhöhe. Sie gibt es nur bei Treppen, die einen Treppenabsatz unterhalb der Raumdecke haben. Sie wird gemessen als die lichte Höhe zwischen der Unterkante der Deckenöffnung und der senkrecht darunter liegenden Trittstufe. Der Idealwert liegt bei 220 cm oder mehr.

Wenn dies aus dem Projekt Dokumentation abgelesen und berechnet werden kann - unbedingt prüfen.

10 Fall von
ZWEI ÜBEREINANDER LIEGENDEN TREPPEN

Bei zwei übereinander liegenden Treppen muss bei der Planung des Antritts der oberen Treppe das Maß der darunter liegenden Öffnung berücksichtigt werden - damit die Treppe nicht "in ein Loch fällt".
