Die Abmessung der Stiege ist ein wichtiger Schritt für die Planung und Produktion.
Bestimmen Sie die Position des Treppenpodestes oder der Vorderkante der ersten Stufe = bestimmen Sie die Länge des Treppenpodestes.
Diese ergibt sich in der Regel aus den Projektunterlagen, wenn sie nicht angegeben ist - Sie können also wie folgt vorgehen: Die optimale Treppe braucht im Grundriss ca. 165 mm pro 100 mm Höhe, d.h. 4600 mm bei einer Höhe von 2800 mm. Eine steile Treppe: pro 100 mm Höhe nimmt sie ca. 140 mm im Grundriss ein, d.h. 3900 mm bei einer Höhe von 2800 mm. Sehr komfortabel: pro 100 mm Höhe nimmt sie ca. 190 mm im Grundriss ein, d.h. 5300 mm bei einer Höhe von 2800 mm. ACHTUNG ABER: Die angegebenen Maße beziehen sich auf die Lauflinie (auch Aufstiegslinie = Treppenlauf) - wenn wir also die Länge an der Außenseite der Treppe messen, müssen wir von dieser Länge ca. einen Meter (eine Treppenbreite) abziehen
Überprüfen Sie den rechten Winkel der Treppenaustrittskante mit der im nächsten Schritt gemessenen Länge L2.
Wenn sich der Winkel schließt, muss dies berücksichtigt und die Abweichung von der gemessenen Planlänge abgezogen werden.

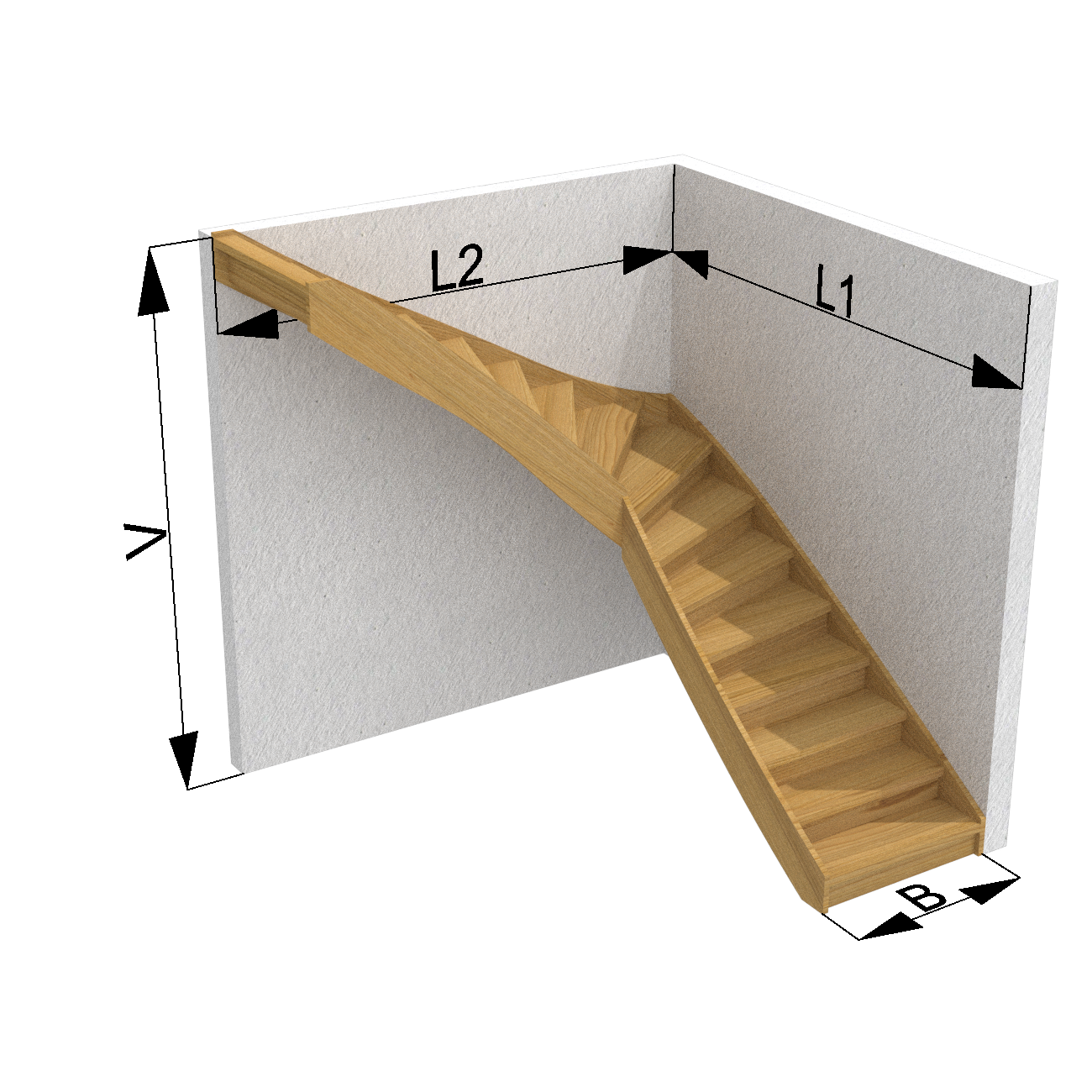

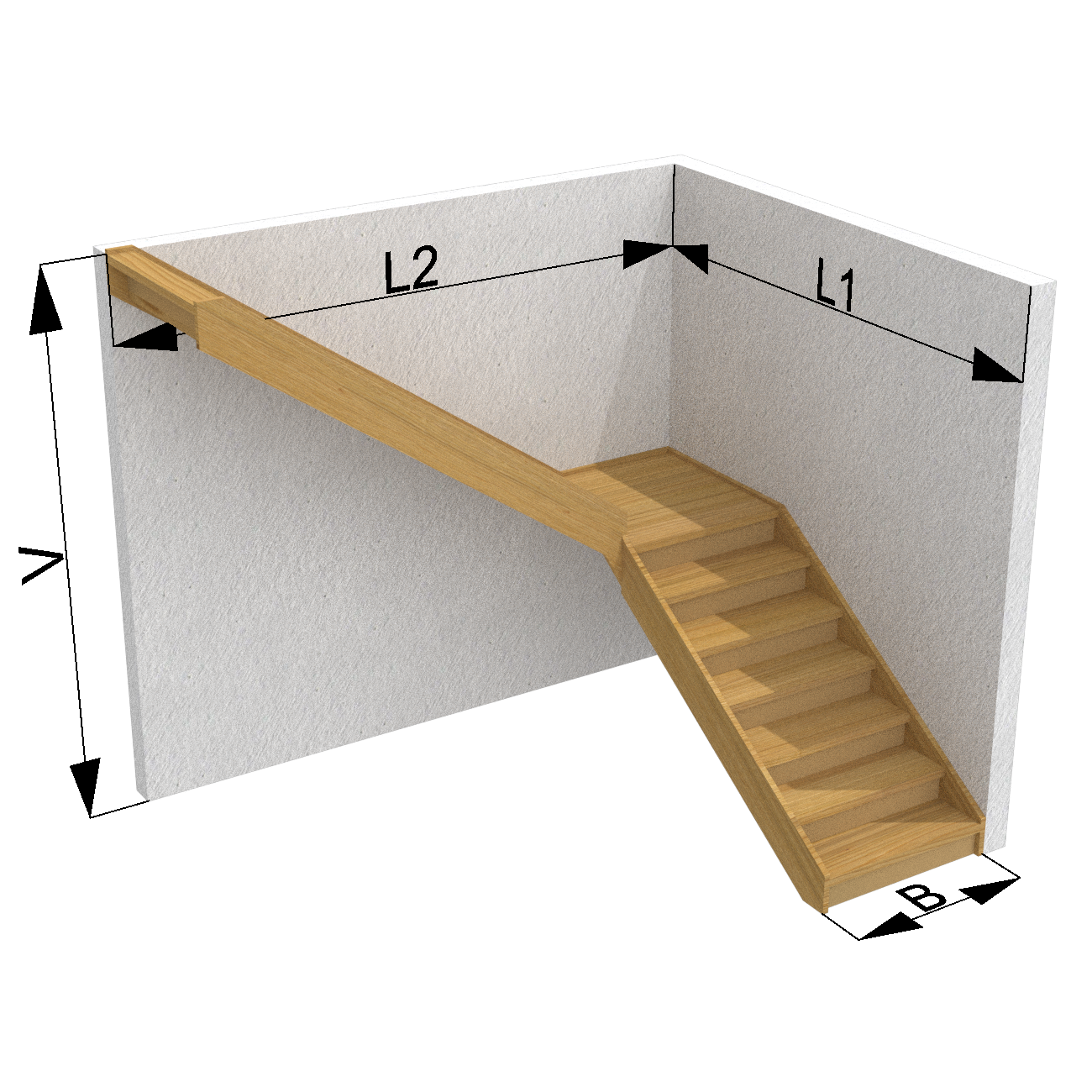

Messen Sie nun die Länge des Austrittslaufs L2 - ziehen Sie eine senkrechte Linie vom Austritt zum unteren Stockwerk (idealerweise an der Wand entlang des Laufes, falls vorhanden) und messen Sie von dort aus die Entfernung zur Außenecke des Treppenhauses. Wenn sich eine Wand direkt unter der Austrittskante zum Boden befindet, ist die Messung einfacher. Denken Sie jedoch daran, die Vertikalität zu überprüfen und gegebenenfalls zu korrigieren. Wenn die Austrittskante jedoch über die Ebene dieser Wand hinausgeht, müssen Sie die Differenz hinzurechnen.
Fahren Sie dann mit der äußeren Ecke fort und messen Sie die Länge des Antrittslaufs L1 = von der Ecke bis zur Vorderkante der 1 Stufe.
Beachten Sie das Vorhandensein (und die Zukunft) der Türverkleidung neben der Antritt - wegen der Kollision mit der Treppe.
Es ist auch ratsam, Löcher, Türen und andere Elemente in (auf) den Wänden neben der Treppe zu lokalisieren und erneut die Möglichkeit eines Zusammenstoßes zu bewerten.
Messen Sie die Größe der Bauöffnung (meistens die Breite) und bestimmen Sie anhand dessen die Breite der Treppe; wir empfehlen mindestens 1 m, wobei die Breite der fertigen Bauöffnung den begrenzenden Faktor darstellt. Außerdem ist die Dicke eines eventuellen Deckenbelags zu berücksichtigen, und es sollte entlang des zukünftigen Treppengeländers ein Abstand von etwa 40 mm für die Fingerfreiheit eingehalten werden. Für das richtige Verständnis dieser Maße ist es wichtig, das Verhältnis der Längen der Treppenläufe sowie die Position der Austrittskante zu berücksichtigen. Manchmal ist der Anlauf des unteren Laufs kurz, und die Länge des oberen Laufs L2 wird dann in der Breite durch die Öffnung begrenzt. In anderen Fällen, wenn der Anlauf L1 entlang der Länge der rechteckigen Öffnung verläuft, entspricht die Länge des oberen Laufs L2 der Breite der Öffnung.
Bei eventuellen Wandunebenheiten empfehlen wir, die Treppenbreite um 4–5 mm zu reduzieren.
Nachdem die Längen der Arme L1 und L2 gemessen wurden, ist es sehr wichtig, zu überprüfen, ob sie einen exakten rechten Winkel bilden. Ist dies nicht der Fall, müssen die eingegebenen Längen des rechtwinkligen Plans um die Abweichung korrigiert werden.
Bei der Messung der Höhe sind die folgenden Empfehlungen zu beachten:
Messen Sie in der Mitte der Breite der Austrittskante der künftigen Treppe (unter Ausschluss von Bodenunebenheiten).
Prüfen Sie mit einer langen geraden Latte und einer Wasserwaage die horizontale Lage des unteren Fußbodens zwischen dem Treppenabsatz und dem Punkt unterhalb des Treppenausgangs - dort wird die senkrechte Höhe gemessen. Korrigieren Sie die gemessene Höhe der Treppe um etwaige Differenzen.
Idealerweise messen Sie den Höhenunterschied der fertigen Fußbodenflächen. Wenn die endgültigen Fußböden noch nicht fertig sind, aber ihre Zusammensetzung bereits feststeht, ist es immer am einfachsten, die künftigen Dicken zu simulieren (Parkett, Fliesen, Marmoleum usw.) und sie als Differenz der fertigen Böden erneut zu messen. Auf diese Weise werden Fehler beim Subtrahieren/Zufügen von Bodenstärken vermieden.
Das letzte wichtige Maß für eine Treppe ist die Kopfhöhe. Sie gibt es nur bei Treppen, die einen Treppenabsatz unterhalb der Raumdecke haben. Sie wird als die lichte Höhe zwischen der Unterkante der Deckenöffnung und der senkrecht darunter liegenden Trittstufe gemessen. Der Idealwert liegt bei 220 cm oder mehr.
Wenn dies aus dem Projekt Dokumentation abgelesen und berechnet werden kann, sollten Sie dies unbedingt überprüfen.
Bei der Planung von zwei übereinanderliegenden Treppen muss beim Entwurf des oberen Treppenabsatzes die Größe der Öffnung darunter berücksichtigt werden, um zu vermeiden, dass die Treppe „in das Loch fällt“. Daher empfehlen wir, dass die obere Treppe die darunterliegende Öffnung um 100–150 mm überschreitet.
